Place of Origin:
China
브랜드 이름:
Huatao
인증:
ISO, CE. UL
모델 번호:
HT-A10vo
연락주세요

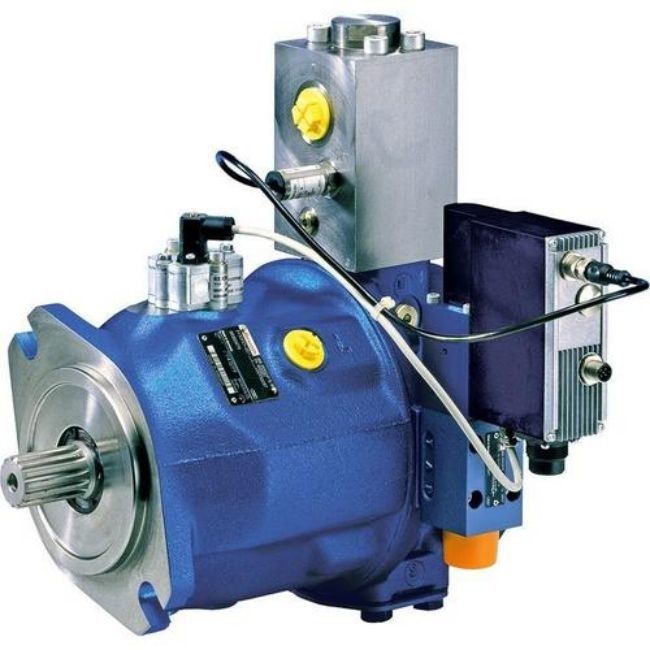

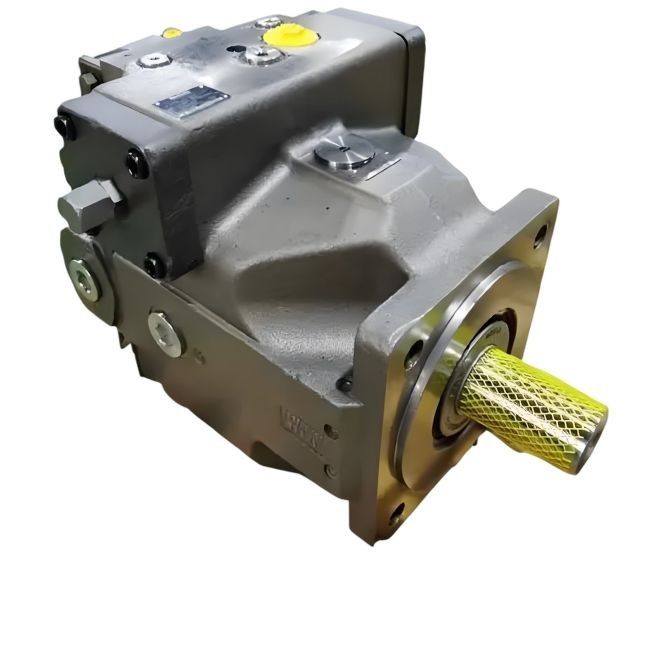

REXROTH 플링거 펌프는 볼륨 펌프에 속하는 반사 펌프의 일종입니다. 플링거는 펌프 샤프트의 특이 회전으로 구동되며 반사합니다.그것의 흡수 및 배출 밸브는 둘 다 단방향 밸브입니다펌퍼가 바깥쪽으로 당겨지면 작업 챔버의 압력이 감소하고 출구 밸브가 닫히고, 입수 압력보다 낮을 때 입수 밸브가 열리고 액체가 들어갑니다.펌퍼가 안으로 밀려들 때, 작업 챔버의 압력이 증가하면 입수 밸브가 닫히고, 출력 압력보다 높을 때 출력 밸브가 열리고 액체가 배출됩니다.
슬리퍼 구조를 가진 축성 피스톤 펌프는 현재 가장 널리 사용되는 축성 피스톤 펌프입니다. 실린더 몸체에 배치 된 플러거는 슬리퍼를 통해 스와시 플레이트와 접촉합니다.변속 셰프트가 원통체를 돌릴 때, 스와시 플레이트는 플론저를 실린더 몸에서 꺼내거나 다시 밀어 올리브 흡수 및 배열 과정을 완료합니다.플링거와 실린더 구멍으로 구성 된 작업 챔버의 오일은 오일 배급판을 통해 펌프의 흡수 및 배열에 연결되어 있습니다.. 변수 메커니즘은 스와시 플레이트의 기울기 각도를 변경하는 데 사용됩니다. 스와시 플레이트의 기울기 각도를 조정하여 펌프의 이동이 변경 될 수 있습니다.
1높은 효율성
펌프는 낮은 전력 소비로 높은 흐름과 압력을 제공하여 시스템의 전반적인 효율성을 향상하도록 설계되었습니다.
2신뢰성
고품질의 재료와 첨단 제조 프로세스의 사용은 다양한 작업 환경에서 펌프의 안정성과 내구성을 보장합니다.
3조절 가능한 흐름
펌프의 이동을 조정함으로써 사용자는 다양한 작업 요구 사항에 적응하기 위해 유연하게 흐름을 제어 할 수 있습니다.
4소음도 낮아요
설계는 노이즈 제어에 중점을두고 있으며 작동 중 노이즈 수준은 낮으며 노이즈 민감한 응용 프로그램에 적합합니다.
5빠른 반응
그것은 좋은 동적 반응 능력을 가지고 있으며, 로드 변화에 빠르게 적응하고 작업 효율성을 향상시킬 수 있습니다.
| 크기 | 18 | 28 | 45 | 71 | 88 | 100 | 140 | 45 | 71 | 100 | 140 | |||
| 버전 | 표준 | 고속 | ||||||||||||
| 이동 | Vg 최대 | cm3 | 18 | 28 | 45 | 71 | 88 | 100 | 140 | 45 | 71 | 100 | 140 | |
| 회전당 기하학적 | ||||||||||||||
| 명목 압력 | pnom | 바 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | |
| 최대 압력 | pmax | 바 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | |
| 최대 속도 1) | Vgmax에서 | mmm | rpm | 3300 | 3000 | 2600 | 2200 | 2100 | 2000 | 1800 | 3000 | 2550 | 2300 | 2050 |
| 흐름 | Vgmax와 nnom에서 | qV 명 | l/분 | 59 | 84 | 117 | 156 | 185 | 200 | 252 | 135 | 178 | 230 | 287 |
| Vgmax 및 n = 1500 rpm에서 | qV 1500 | l/분 | 27 | 42 | 68 | 107 | 132 | 150 | 210 | 68 | 107 | 150 | 210 | |
| 힘 | qV nom와 pnom에서 | P | kW | 30 | 39 | 55 | 73 | 86 | 93 | 118 | 63 | 83 | 107 | 134 |
| qV 1500과 pnom에서 | P 1500 | kW | 12.6 | 20 | 32 | 50 | 62 | 70 | 98 | 32 | 50 | 70 | 98 | |
| 토크 | Vgmax와 pnom에서 | M | Nm | 80 | 125 | 200 | 316 | 392 | 445 | 623 | 200 | 316 | 445 | 623 |
| 무게 (약) | m | 1kg | 12.9 | 18 | 23.5 | 35.2 | 35.2 | 49.5 | 65.4 | 23.5 | 35.2 | 49.5 | 65.4 |
|
응용 프로그램:
뉴턴 또는 비뉴턴 액체를 운송하는 데 사용됩니다. 운송되는 액체의 유형은 가볍고 휘발성 액체, 무거운 점성 액체 및 반 고체 액체로 나눌 수 있습니다.일반 석유의 삶으로화학물질, 페인트, 염료, 의약품, 기름, 음식 등등.
펌프의 장점:
1높은 매개 변수: 플러거 펌프의 명목 압력은 높고, 작동 속도는 빠르며, 오일 펌프의 구동력은 크다.
2높은 효율성: 플링저 펌프의 총 효율성은 약 90%이며 부피 효율성은 95% 사이입니다.
3긴 수명: 플러셔 펌프의 수명은 일반적으로 다른 수압 펌프보다 길다.
4편리한 변수 및 여러 형태: 플러셔 펌프는 간단하고 편리한 다양한 형태로 변수의 목적을 달성 할 수 있습니다.
5전력 단위당 무게는 다른 것보다 가볍습니다.
6펌프의 주요 부분은 압축 스트레스에 노출되어 물질 강도가 완전히 활용 될 수 있습니다.
사용 가능한 시리즈:
